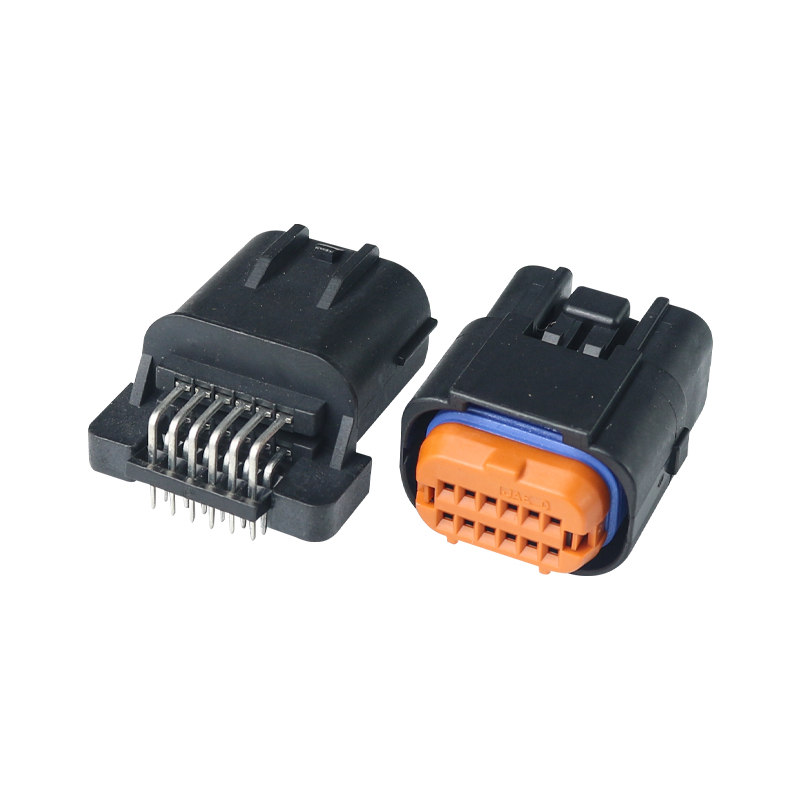

JAE型MX23A12SF1国产汽车连接器 12P防水插头针座接插件MX23A12NF1全解析

在汽车电子与工业控制领域，连接器的可靠性直接关系到整个系统的稳定运行。今天我们要深入探讨的是JAE型MX23A12SF1国产汽车连接器，这是一款12针（12P）防水插头针座接插件，常与MX23A12NF1型号配套使用。它凭借紧凑的设计、优异的防水性能和稳定的电气连接，成为众多汽车线束和ECU连接方案中的热门选择。

一、产品概述

JAE MX23系列连接器源自日本航空电子（JAE）的成熟设计，目前国内众多厂商已实现国产化替代。其中，MX23A12SF1通常指带插孔的插座（母端），MX23A12NF1则为带插针的插头（公端）。两者组合构成12P防水连接器对，广泛应用于汽车传感器、ECU、变速箱控制单元、照明系统等场景。

该系列连接器的核心特点包括：

1. 防水防尘：符合IP67防护等级（对插状态下），能够抵御水溅、雨水侵入以及粉尘污染，适合发动机舱、底盘等恶劣环境。
2. 12针布局：2排×6孔排列，触点间距统一，便于线束布置和密集信号传输。
3. 端子结构：采用高可靠性的弹性压接端子，支持0.5-1.0mm²线径（具体视端子型号而定），接触电阻低，抗振动性能优异。
4. 锁扣机构：带有二次锁止和防退结构，确保在强振动环境下连接器不会意外松脱。
5. 国产化优势：相比进口JAE原厂件，国产MX23A12SF1/MX23A12NF1在保持接口尺寸和性能一致的前提下，大幅降低了成本，且供货周期更短。

二、技术参数与选型指南

在选择JAE型MX23A12SF1国产汽车连接器时，需关注以下参数：

| 参数项 | 典型值 |
|---|---|
| 针数 | 12P（12针） |
| 额定电压 | 250V AC/DC |
| 额定电流 | 3A（每针） |
| 接触电阻 | ≤10mΩ |
| 绝缘电阻 | ≥1000MΩ |
| 耐电压 | 1000V AC/1分钟 |
| 工作温度 | -40℃～+125℃ |
| 防水等级 | IP67（对插后） |
| 配对型号 | MX23A12SF1（母端）/ MX23A12NF1（公端） |
| 适用线规 | AWG 20-24（植针端子），具体见端子规格 |
| 材料 | 外壳PBT+GF，端子磷青铜镀锡/镀金 |

值得注意的是，国产MX23A12SF1和MX23A12NF1需确保:

• 机械尺寸与原厂JAE接插件完全互换；
• 端子的接触压力和镀层厚度达到车规要求；
• 胶壳材料满足UL94 V-0阻燃等级。

三、应用场景与优势

MX23系列防水插头针座的核心优势在于平衡了小型化与高可靠性，具体应用包括：

• 发动机管理系统：氧传感器、凸轮轴位置传感器、喷油嘴等信号连接。
• 车身控制模块：车窗升降、后视镜调节、门锁等。
• 变速箱控制：电磁阀、速度传感器的线束接口。
• 新能源电动车：BMS采样线、DC-DC控制信号线等（需确认电压电流适用）。
• 工业设备：工程机械、AGV小车的防水连接。

采用国产JAE型MX23A12SF1的好处不仅在于成本，还有:①同一针数可覆盖多平台；②端子压接采用标准工具，便于批量生产；③较传统USB或D-sub型工业连接器，它在车载环境和防水防震方面具有真实设计的通过性验证。

四、安装与使用注意事项

1. 辨认公母：MX23A12NF1通常为公端插头（针座），MX23A12SF1为母端插座。具体还需确认到底是“插座装孔”形式还是反向规格，以避免插损。
2. 刺破压接工装：建议使用专用压接钳，避免手动压接造成毛刺或芯线断裂导致温升。
3. 插入顺序：保证端子对准卡槽后再推入塑壳，听到“咔哒”声即到二次锁位。拆卸时务必先释放二次锁扣，防止端子被拽出。
4. 防水对插检查：接口表面如果没有防水圈、线路渗水会让端子逐渐绣饰电埙，应考虑在未密封线束贴防水塞衬换堵头单元。
5. 端电压不要超出安全限定下电流因为MX23防水体除USB也有配合电路耐抗，每单元原建议值是1300V(负载降压小于28)。
